内建EMC Filter
2019-08-09 12:13 共有 人浏览

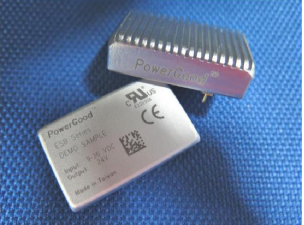

ESB直流对直流转换器-内建EMC
• 标准引脚                                    ESB产品规格书 PDF

• 高效率 - 90%@5V (专利同步整流拓朴)
• 尺寸: 1.6" x 1.0" x 0.42"/0.52"
• 2:1 / 4:1 超宽输入电压
• 工作壳温 -45℃ to +115℃
• 输入与输出电源隔离达2000Vdc
• 2KVdc 基本的输入与输出绝缘
• 订制输出功率可达到30W

ESB 018 033   -S   -P   -F 20V0
Series Name Input Voltage Output Voltage   Output   Remote Control   Shape Watt
  (VDC) (VDC)   Quantity   Option

  012:9-18  033:3.3       P:Positive logic
  018:9-36              15
            N:Negative logic   F:Flat
Evolving Sirius- Bishop 024:18-36  050:5            20
        S: Single       P:PV
series – 036:18-75  120:12       1:Positive logic    30
             + EMC Filter
  048:36-75  150:15            40
     240:24       0:Negative logic
             + EMC Filter
     050:±5

     120:±12   D:Dual
     150:±15
     240:±24

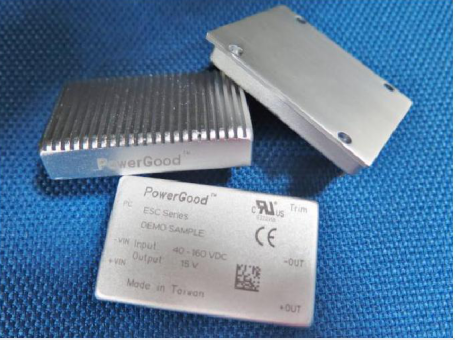

内建EMC直流对直流转换器 - ESC

                                             ESC产品规格书 PDF
- 标准引脚
- 高效率- 91%@5V (专利同步整流拓朴)
- 尺寸: 2.0" x 1.6" x 0.45"
- 4:1 超宽输入电压范围 9-36VDC & 18-75VDC & 40-160VDC
- 基本输入与输出电源隔离高达2000Vdc
- 工作壳温 -45℃ to +115℃
- 符合EN50155
- 订制输出功率达 50瓦

ESC 018 033 -S   -P   -F  50v0
Series Name Input                      Output  Output   Remote Control   Shape  Watt
  (VDC) (VDC) Quantity   Option

  012 : 9-18 033:3.3
  018: 9-36       P:Positive logic       20

Evolving Sirius- Chivalry 024:18-36 050:5     N:Negative logic   F:Flat   30
      S: Single       P:HeatSink   40
series – 036:18-75 120:12
          1:Positive logic   B:BasePlate   50
  048:36-75 150:15       + EMC Filter
                  60
  110:40-160 240:24     0:Negative logic
            + EMC Filter

    120:±12

    150:±15 D: Dual
    240:±24
